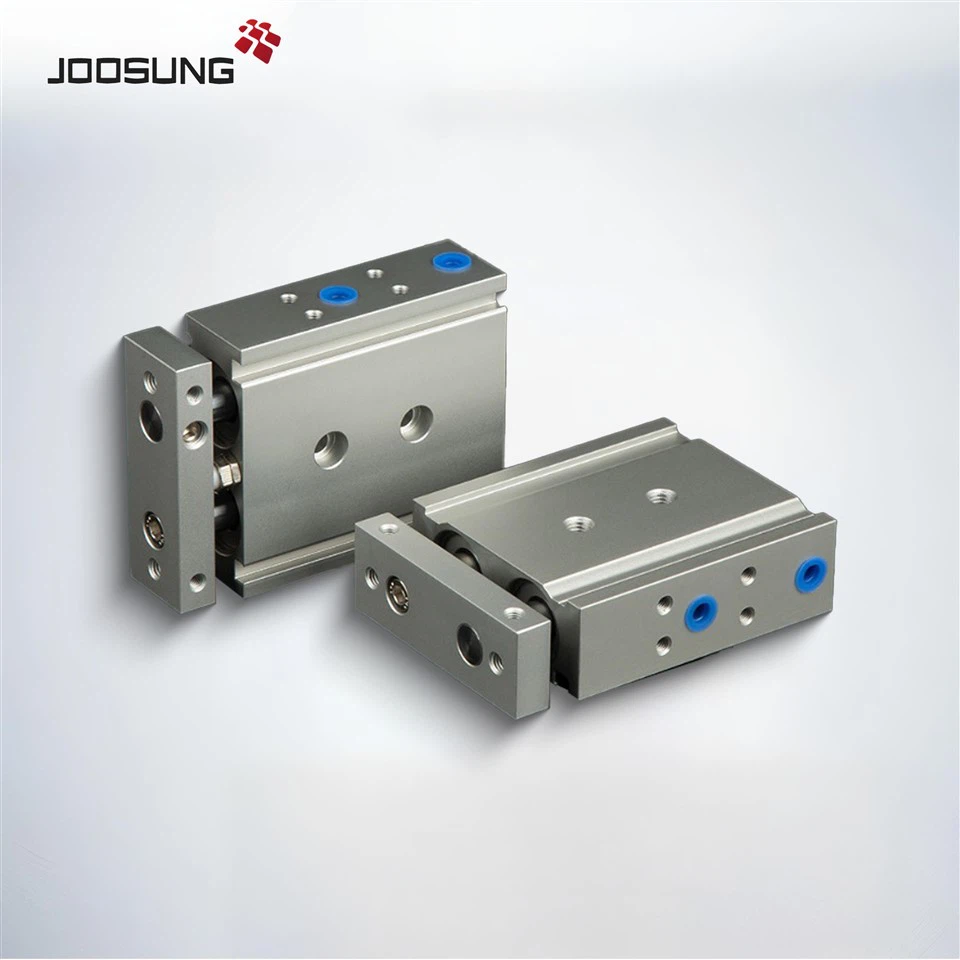

USerie CXSL cilindri guidati a doppia -astaoffre una soluzione di attuatore compatta cù cuscinetti di guida lineari integrati peralta{0}}muvimentu lineale di precisione. A cuntrariu di i cilindri unicu -asta, ustruttura dual-rodassicura un eccellentenon{0}}precisione di rotazione, una capacità di carica aumentata-, è un funziunamentu lisu sottucarichi laterali è offset.
Disponibile infori da 6 mm a 32 mm, a serie CXSL hè largamente usata inpick-è-meccanismi di mette, braccia di manipulazione robotica è piattaforme d'ispezione di precisione. U so corpu -profilu bassu èbinari di guida di alta rigiditàrende adattatu per i cunfigurazioni d'automatizazione di u spaziu limitatu induve u muvimentu precisu è a guida di carica sò essenziali.
Cuncepitu per drop-in cumpatibilità cù marchi mundiali (per esempiu, serie SMC CXSL), supportapersunalizazione OEM / ODMper diverse lunghezze di corsa, stili di montaggio finale e opzioni di commutazione automatica-.
|
Cumu Ordine un Cilindru Pneumaticu Serie CXSL |
||||
|
CXS |
M |
20 |
M |
-100 |
|
M: Cuscinetti di scorrimentu |
6 |
Lub-retainer |
10,20,30,40,50 |
|
|
10 |
10,30,50,70,80 |
|||
|
L: Boccola a sfera |
15,20 |
30,50,70,80,90,100 |
||
|
25,32 |
30,50,70,80,90,100 |
|||
Avete bisognu di un muvimentu lineale ultra-precisu in un spaziu compactu?
I nostriCilindri a doppia -asta guidata di a serie CXSLfurnisce una alta precisione, prestazioni senza -rotazione è stabilità di carica robusta - tuttu in una impronta compatta.
OEM / ODM supportatu
Consegna rapida è supportu di disegnu tecnicu
Ottene u vostru preventivu adattatu è i schedari di disegnu avà!
|
Specificazione |
|||||||
|
Alesaggio (mm) |
6 |
10 |
16 |
20 |
25 |
32 |
|
|
Mediu di travagliu |
Aria |
||||||
|
U mudellu di muvimentu |
Doppia azione |
||||||
|
Resistenza à a pressione assicurata |
1,05 Mpa (10,7 kgf/cm) |
||||||
|
Pressione max |
0.7Mpa (7.1kgf/cm²) |
||||||
|
Pressione minima |
0,15 MPa |
0,1 MPa |
0,05 MPa |
||||
|
Gamma di temperatura di funziunamentu |
5-+60 gradu |
||||||
|
Cuscinu |
I dui estremità Buffer |
||||||
|
Struttura |
Doppiu putere |
||||||
|
Corsa Ajustable Range |
(Corsa di ritorno) 0 ~ 5 mm |
||||||
|
Cuscinettu |
Cuscinetti di scorrimentu / Cuscinetti di guida a sfera |
||||||
|
Précision de la tige de piston non -rotante |
Cuscinetti di scorrimentu |
±0.1 |
±0.15 |
±0.13 |
±0.11 |
±0.1 |
±0.08 |
|
Cuscinetti di guida a sfera |
±0.1 |
±0.1 |
±0.07 |
±0.06 |
±0.05 |
±0.04 |
|
|
Size Port |
M5×0.8 |
G1/8" |
|||||
|
Modellu di serie |
Modelli dispunibuli |
|
Serie CXSL6 |
CXSL6-5, CXSL6-10, CXSL6-15, CXSL6-20, CXSL6-25, CXSL6-30, CXSL6-35, CXSL6-40, CXSL6-45, CXSL6-50, CXSL6-55, CXSL6-60 |
|
Serie CXSL10 |
CXSL10-5, CXSL10-10, CXSL10-15, CXSL10-20, CXSL10-25, CXSL10-30, CXSL10-35, CXSL10-40, CXSL10-45, CXSL10-50, CXSL10-1506 |
|
Serie CXSL16 |
CXSL16-5, CXSL16-10, CXSL16-15, CXSL16-20, CXSL16-25, CXSL16-30, CXSL16-35, CXSL16-40, CXSL16-45, CXSL16-50, CXSL16-56-56 |
|
Serie CXSL20 |
CXSL20-5, CXSL20-10, CXSL20-15, CXSL20-20, CXSL20-25, CXSL20-30, CXSL20-35, CXSL20-40, CXSL20-45, CXSL20-50, CXSL20-50-50, CXSL20-506 |
|
Serie CXSL25 |
CXSL25-5, CXSL25-10, CXSL25-15, CXSL25-20, CXSL25-25, CXSL25-30, CXSL25-35, CXSL25-40, CXSL25-45, CXSL25-50, CXSL25-50, CXSL25-25-25-25, CXSL25-25-30 CXSL25-70, CXSL25-75, CXSL25-80 |
|
Serie CXSL32 |
CXSL32-5, CXSL32-10, CXSL32-15, CXSL32-20, CXSL32-25, CXSL32-30, CXSL32-35, CXSL32-40, CXSL32-45, CXSL32-50, CXSL32-52-56 CXSL32-65, CXSL32-70, CXSL32-75, CXSL32-80 |
